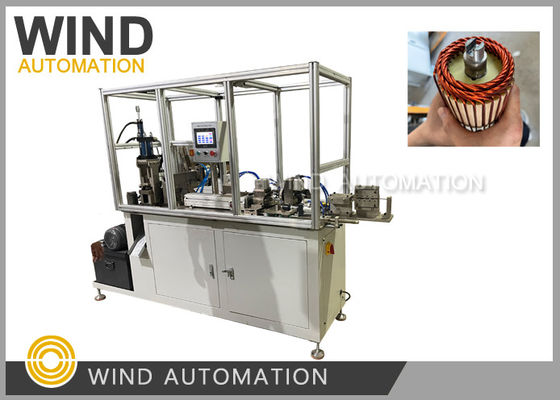

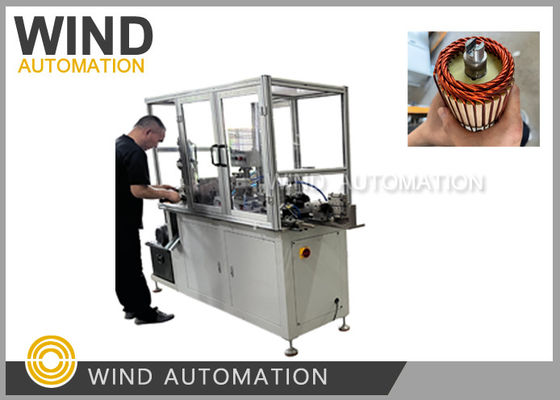

Dairesel Kablo Yapma Makinesi Conformadora De Alambre Dairesel AWG12 AWG7 2 mm'den 4 mm'ye kadar
Detaylı ürün tanımı
| Durum: | Yeni | çalışma istasyonu: | Kombine fonksiyonlu makine bir istasyon |
|---|---|---|---|
| Saplı tel boyutu: | Başlatıcı yuvarlak iletken 1.8 mm ile 3.4 mm arasında | Saç tokası şekillendirme işlemi: | Hizalamayı düzeltin, emayeyi soyun, kesin ve şekillendirin, boşaltın |
| Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler | HS kodu: | 84798110 |

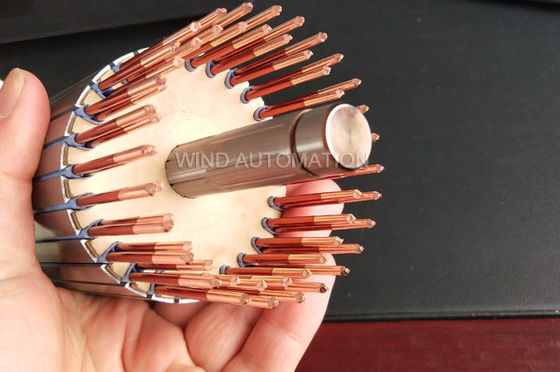

Otomobil yuvarlak tel ekleme, araba starteri armatürleri üretimi için hairpin bobin sarma makinesi
Uygulama:
Yuvarlak tel yaygın olarak kullanılmaktadırn Dizel başlangıç armatürü,
Aile arabasının starter motor armatürü, yağ pompası motoru,
Otomobil aracının armatürünün yuvarlak bakır tel şekillendirilmesi,
Motorlar başlıyor.
Avantajları:
1Yüksek verimlilik, döngü süresi Yaklaşık 3s/pc
2Mitsubishi PLC, Weinview dokunmatik ekran, Airtac silindir ve valfi, Schneider Elektriksel bileşenler
Parametreler:
Voltaj: 380V
Basınç: Min 0.5Mpa
Kablo çapı 1,8 mm ila 3,4 mm
Tel besleme uzunluğu: 0 ~ 250mm
Verimlilik: 2.3s/pc
Güç: 500W
Ağırlık: yaklaşık 700KGS
Boyut: 1700mm*600mm*1650mm
Paketleme: Poli ahşap kasa
Tahmini Boyut: 1680mm*650mm*1700mm Ağırlık: 500KGS
Çökme: 900mm*800mm*1200mm Ağırlık:220KGS
Yapılandırma:
| Kontrol cihazı | Mitsubishi PLC |
| HMI | Weinview dokunmatik ekranı |
| İthalatlı emaye çıkartma | Kore SPG emaye çıkarıcı |
| Penumatik birim | Hava saldırısı. |
| Elektronik birim | Schneider |
Lütfen videoyu görmek için aşağıdaki resme tıklayın
Ürün Tanımı

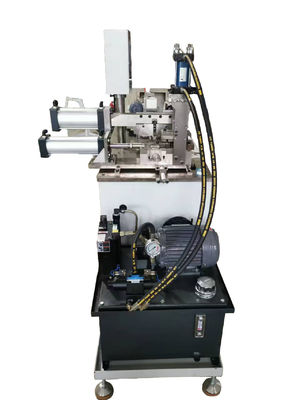

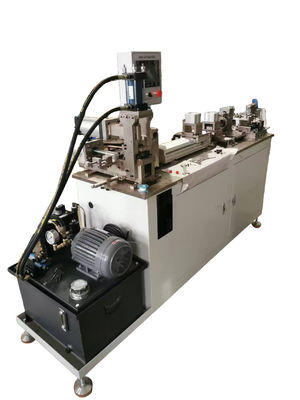

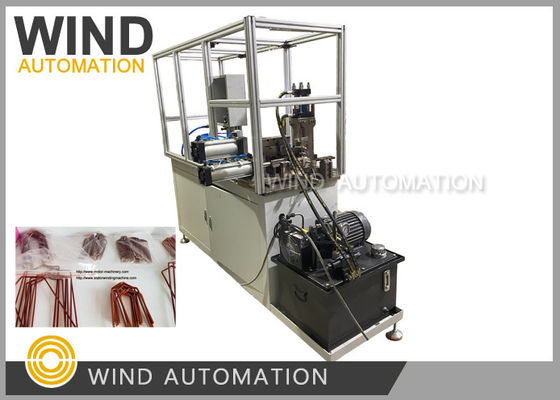

Alternatör statörü için otomatik Hairpin bobin şekillendirme makinesi
Bu hairpin bobin şekillendirme makinesi düz telli alternatif statörler için uygundur. Makine tel boya soyma, tel besleme, tel bükme, tel oluşturma otomatik olarak yapabilir.Çalışma verimliliği yaklaşık olarak %4'tür..
(1) Uygulama
Bu makine, alternatif veya jeneratör statörleri için saç iğneleri üretimi için tasarlanmıştır.
(2) Spesifikasyonlar
| Güç kaynağı | AC 380V 50Hz |
| Toplam güç | 2.2KW |
| Üretkenlik | 4s/pc |
| Tel besleme uzunluğu | 0 ~ 250 mm |
| Ağırlık | 700KG |
| Boyut | 1800x700x1700mm |
(3) Özellikleri
Özel boyutlu iletken üretme kapasitesine sahip
Mitsubishi PLC kontrolü, renkli dokunmatik ekran
Otomatik saç iğnesi şekillendirme işlemi
Yüksek verimlilik, otomasyon ve verimlilik
Yönetici şeklinin ve boyutlarının yüksek tekrar edilebilirliği
(4) Makine konfigürasyonu
Mitsubishi PLC ve servomotor
Weinview dokunmatik ekranı
AIRTAC veya SMC pneumatik bileşenleri
HIWIN doğrusal kılavuzu
Schneider elektrik bileşenleri
Endüstriyel elektrikli süpürge
Dereeler
