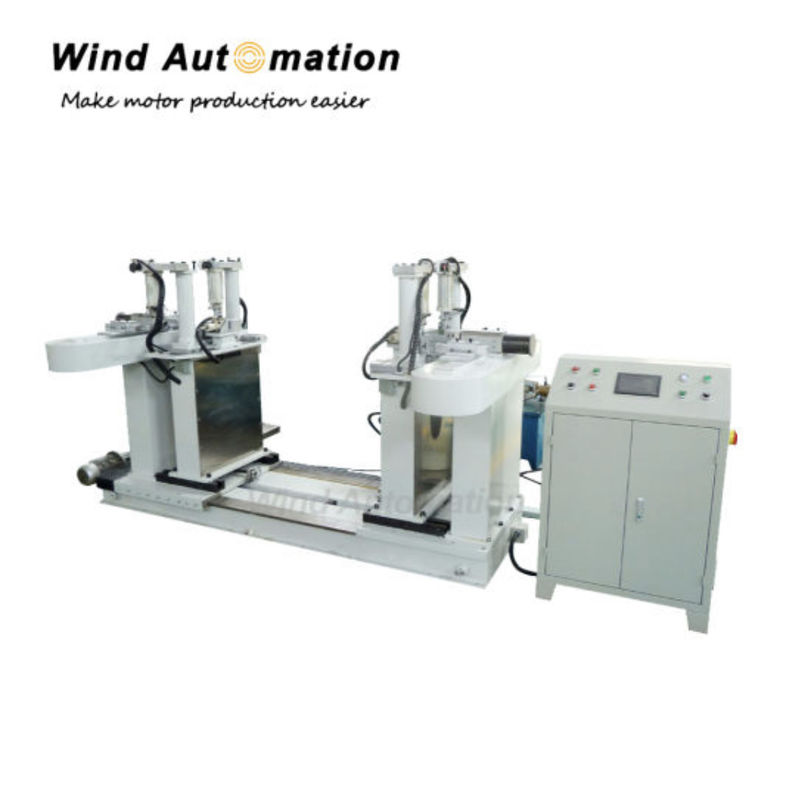

WIND-FMRotor telleri için otomatik şekillendirme makinesiBar

• Tedarik kapsamı

• Ekipmanın kullanım koşulları:

2.1 Çevre sıcaklığı:-5°C-40°C

2.2 Nitelikli nem: ≤85%

2.3 güç kaynağı 3×380V±10% 50HZ 20kw

2.4 basınçlı hava 0.5MPa ∙0.7MPa

2.5 Ekipmanın boyutları (L×W×H) /mm:5000×2800×1900 ((FYI)

3.Ekipmanın temel bileşimi ve teknik gereksinimleri:

3.1 TBR GB5584.2/TMR GB5585'in bükülmesi için uygundur.1

3.2 Bakır çubukların özellikleri ve parametreleri aşağıdaki tabloda gösterilmiştir (kullanıcı tarafından sağlanmıştır):

3.3 A32,A33

Tek bir kökenin maksimum kesit boyutu: 18mm×40mm

İki kök aynı anda büküldüğünde maksimum kesit boyutu:2×7mm×40mm

3.4 Ucu yalıtımlı parçalarla kaplanmamıştır:25mm-50mm

3.5Ekipman, statör ve rotor sargılarının izole edilmesinden sonra bükme şeklini aşağıdaki şekilde tamamlayabilmelidir.

(1) Uçlar eğri. İki uç farklı yönlerde olabilir;

(2) Sonları eğri. Her iki ucu da aynı yönde olabilir.

(3) Bir ucu eğridir. Ya saat yönünde ya da saat yönünün tersinde olabilir

4Ekipmanın özelliklerinin açıklaması

3.1Motor rotörünün bakır çubuğunu yalıttıktan sonra otomatik bükme için kullanılır.

3.2 Kalıbın yalıtım güvenliği kalıplama sırasında garanti edilmeli ve yağ kirliliği ve mekanik hasar olmamalıdır.

3.3Kullanılan parçalar, bileşenler ve aksesuarlar ilgili ulusal üretim standartlarına ve çevre koruma gereksinimlerine uygun ve sektörde tanınmış markalara aittir..

3.4Bumurcuk çubuğunun (HB≤48) sıçramasını göz önüne alarak büküldüğünde, sarmal oluşturan geometri doğru, son şekli tutarlıdır ve tırmanma ve bükülme gibi kalite sorunları yoktur.

3.5 Ekipmanın yapısının makul ve üretim teknolojisinin gelişmiş olmasını sağlamak gerekir.Ve tüm aktarım ve dönüş mekanizmaları, çeşitli eylemlerinin doğruluğunu sağlamalıdır.Aynı koşullar altında, aynı spesifikasyonun boyutu ve aynı hammadde partisi büküldükten sonra aynıdır.

3.6 Ana motor sorunsuz çalışmalı ve gürültü 75 desibelden az olmalıdır.

3.7Ekipmanda açık bir hidrolik yağ sızıntısı yoktur.

5Ekipmanın ana yapısı

Bu ekipman esas olarak aşağıdaki üç parçadan oluşur: çerçeve parçası, kontrol sistemi ve kavisli yay oluşturan kalıp.

Tüm bu bileşenler tek bir platformda kurulur ve tüm ekipman otomatik olarak PLC ve bir bilgisayar tarafından çalıştırılır ve kontrol edilir.

5.1 Rak bölümü

Çerçeve bölümü, yeterli dayanıklılığı sağlamak için kaynaklı profillerden oluşur.

5.1.1 Mekanik yürütme kısmı.

5.1.2 Düz çizgi sıkıştırma bölümü.

5.1.3 Sıkıştırma dışındaki düz çizgi.

5.1.4 Eğiliş bölümünün sıkıştırma alanı.

5.2 Kontrol sistemi

5.2.1 Ekipman PLC kontrolü benimser ve parametrelerin ayarlanması çok fonksiyonel dokunmatik panelinin diyalog süreci ile tamamlanır (Çin işlevi).Kurtarılmış, ve dokunmatik ekranla geri çağrıldı.

5.2.2 Programlar dokunmatik ekrandan girilir. Ekranda, operatörün verileri nasıl gireceğini yönlendirmek için kısa, kolay anlaşılır semboller ve Çince menüler bulunur.

5.2.3 Bakır çubuğunun sıçrama problemini çözmek için, program sıçrama etkisini telafi etmek için bir düzeltme komutu belirlemelidir.

5.2.4 Bilgisayar, nedenin analiz edilmesi ve düzeltilmesi için hata mesajları gösterebilir.

5.2.5 Program şifre ile korunmuş, bu yüzden farklı izinlere sahip insanlar farklı arayüzleri açabilir.

5.3 Eğilmiş yay oluşturan kalıplar

Bu ekipmanın kalıbı, özel bir ısı işlemine sahip yüksek aşınmaya dayanıklı bir çelikten yapılmalı ve bakır çubuğunun kavisli kısmı doğru bir şekilde yaylanmıştır.ve bakır çubuğun eğriliği artık şekillendirildikten sonra radyan şeklinde manuel olarak düzeltilmesi gerekmez., ve doğrudan rotora yerleştirilebilir.

Farklı bakır çubuk şekilleri farklı kalıplara ihtiyaç duyar, eğer bakır çubuğunun yay şekli aynısa, farklı boyutlardaki bakır çubuklar bir çift kalıp paylaşabilir.

Son eğrilik oluşturan kalıp makul, etkili, doğru ve ayarlanması kolaydır.

5.4 Güvenlik cihazları

Makinenin dönen kısmı bir kapağı ve acil durma düğmesi ile donatılmıştır.

5.5 Ekipman kendi hidrolik çalışma istasyonuna sahiptir.

6. Süreç açıklaması

Bobin şekillendirme işlemi: tel çubuğunu yerleştir→ otomatik olarak biçim→ tel çubuğunu gevşet→ ürünü çıkar → makine sıfırlama.

7.Hizmetler ve talimatlar

7.1 Deneme ekipmanı her açıldığında kendi kendini kalibre eder.

7.2 Tüm makine teslimat tarihinden itibaren iki yıl boyunca (zararlı ve tüketilebilir parçalar hariç) ve ücretsiz onarım garantilidir.iki yıl içinde bakım ve yedekleme danışmanlık hizmetleri sunulur.,
