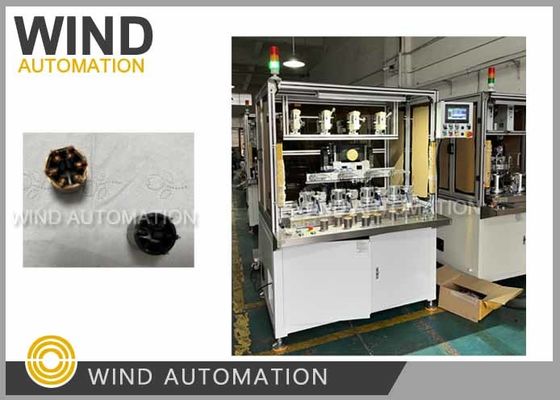

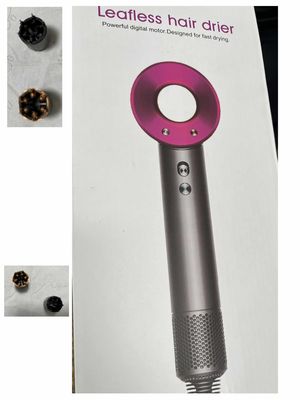

Yapraksız saç kurutma makinesi motoru nasıl üretilir statör hızlı kurutma güçlü dijital hava üfleyicisi

Büyük resim : Yapraksız saç kurutma makinesi motoru nasıl üretilir statör hızlı kurutma güçlü dijital hava üfleyicisi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	WIND AUTOMATION
Sertifika:	CE
Model numarası:	WIND-NR148-1

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 bilgisayar
Fiyat:	Pazarlık edilebilir
Teslim süresi:	30 iş günü
Ödeme koşulları:	T/T

İletişim

Detaylı ürün tanımı

Durum:	Yeni	eksen:	4 eksen
çalışma istasyonu:	Tek istasyon/Çifte istasyon	sarma hızı:	Maks. 400 RPM, tel ölçümüne, statör boyutuna göre.
Otomatik Tip:	tam otomatik	Makine Rengi Motor sargı:	Beyaz veya Müşteri İhtiyacına Göre
motor sargısı:	Kapalı statör yığınları veya plastik kapağı için diş sargıları	Satış sonrası:	Denizaşırı makinelere hizmet verecek mühendisler

Yapraksız saç kurutma makinesi motoru nasıl üretilir statör hızlı kurutma güçlü dijital hava üfleyicisiWIND-BLDC

Stator Diş Dolaştırma Makinesi Uygulama:

36 slot statör gibi inslot statör için dişler üzerine sarmallar yapmak,

Stator sarma makinesiParametreler:

Model	WIND-BLDC-2,4
Döner Yığın	Girinti statörü
İstasyon	Tek istasyon
Tel çapı	0.1-1.2mm (statör yuvasının dolma hızı ve yuva genişliğine göre)
Stator Boyutu	Dış çapı: En fazla 230 mm (9.055') İç çapı: Min.10mm (0.394'') Yığın ağırlığı:Max 10KG (lbs) Yığın uzunluğu:Max 100mm (3.94 ′′)
Program ayarları	Maksimum adım 200 adımdır. Sistem programı, bilgisayar tarafından yüklenebilecek ve sınırsız depolama ile indirilebilecek depolamadan daha büyük olan 10 set depolar.
Döner hızı	Max.400rpm ((kable boyutuna, yığın uzunluğuna ve statör boyutuna göre)
Eksen	4 eksen
Toplam Güç	8KW
Giriş	AC380V ±10%3 faz 50/60Hz
Hava kaynağı	0.4~0.7Mpa
Makine boyutu	Yaklaşık 1000 W × 800 D × 1800 H mm

Soru ve Cevap:

1Aşağıdaki fırçasız motorların sarma döngüsü süresi nedir?

Statorun dış çapı 230 mm'dir.

İç çapı 167.2 mm.

Statorun uzunluğu 10 mm'den 100 mm'ye kadar, ama şimdi 10 mm uzunluğundaki yığınlar için siparişlerimiz var.

Her bir diş için paralel olarak 0,4 mm çapında 4 tel ile 40 dönüş vardır.

Döngü süresi: FYa da yukarıda bahsedilen her statörün sargılanabilmesi için parça başına 10 dakikaya mal oluyor.

2Makinenizi kullanmak için yuvaların elektrostatik kaplamasına ihtiyacımız var mı?

Makine en büyük statör uzunluğuna göre tasarlanmıştır. Bu kadar büyük bir statör için çok ağır olmalı.

En az 5 kg. Bu yüzden sarma sırasında, sarmayı pürüzsüz bırakmak için bir azaltıcı eklememiz gerekiyor.

Her bir diş için paralel olarak 0,4 mm çapında 4 tel ile 40 dönüş vardır.

Kabloların ve dönüşlerin slot alanı için çok fazla.

Yukarı katman tel aşağı katman tel basıyor,

Yukarı katman tel düşecek,

Rüzgar Otomasyonu Önerisi:

1İzolasyon kapağını öneririz ve kapağı tasarlayabiliriz.

Eğer sarma gösterisi yalıtım kapağının gerekli olduğunu gösterirse

İzleyebilirsiniz36 slotlu elektrostatik kaplama statör sarma makinesivideo,

Seninkiyle aynı sarmal yolu ama çok az dönüşü var (30 dönüşten az)

2Plastik kapağı yapmak için aletlere yatırım yapmak istemiyorsanız ve

Malzeme 155 santigrat dereceye dayanmalı.

0.7mm'den 0.8mm'e kadar tek tel kullanabilir misin?

0,56 mm çapında 2 tel veya 0,4 mm çapında 4 tel kullanılarak

- Hayır.

Aşağıdaki örnekler ve çizimler makine üretimi ve işletme için gereklidir:

1.Çubuk dolma hızını kontrol etmek için statör laminasyonunun CAD çizimi

2- Dönüşüm şeması.

3Bakır tel 1 rulo 2 statör sarmak için yeterli.

4. statör konumlandırma yuva var mı

Ana Bölümler

- Hayır, hayır.	Adı	Marka	Not:
1	PLC	YASKAWA
2	Servo motor	YASKAWA
3	Dokunmatik ekran	Weinview
4	Sensör	OMRON
5	Elektrikli üniteler	Schneider
6	Pnömatik birimler	Xinchen
7	Top rulmanları	NSK
8	Vuruş kılavuzu	HIWIN
9	Zamanlama kemeri	Kapılar
10	Güç kaynağı	İyi niyetli.
11	Gerginlik	ETA-1000/L-R
12	Redüktör	Nidec-SHIMPO	Yükselt statör motor redüktör gerektirir
