Stator bobin bağlama makinesini nasıl bağlarsınız 110'dan küçük bir çerçeve için dikişli kordon örgü

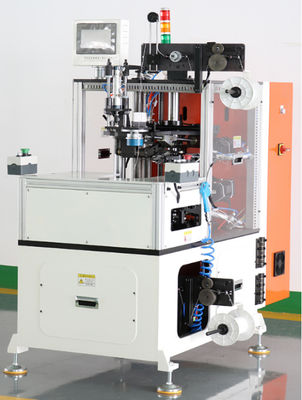

Çift taraflı bobin bağlama makinesi WIND-120-CL

1. Parametre

2. Performans Avantajları

Yuva astarına zarar gelmemesini sağlamak için koruma dişleri

1) Çift taraflı bobin bağlama makinesi, taban kısmı, üst kanca kısmı, alt kanca kısmı,

ve tel besleme kısmından oluşur

2) Bağlama makinesi, servo sistemi kontrol etmek için Schneide hareket kontrolcüsünü benimser,

ve insan-makine arayüzü parametre ayarını kolaylaştırır;

3) Bağlama döngü süresi ≤ 1S/yuva,

Bağlama telinin sıkılığı müşterinin gereksinimlerini karşılar,

ve hareket aralığı 2 mm'yi geçmez

4) Farklı stator kalınlıkları, 5 dakika içinde üretim için hızlı bir şekilde ayarlanabilir

5) Farklı boyutlardaki statorlar için, yaklaşık 20 dakika içinde hızlı bir şekilde takım değiştirebilir

6) Ekipmanın her bir parçası ayrı hata ayıklama işlevlerine sahiptir ve

kolay hata ayıklama için hata ayıklama düğmeleriyle donatılmıştır

6) İndeksleme bölümü Schneide servo motorları tarafından tahrik edilir ve

yuva yuva bağlama ve yuva atlama bağlama için ayarlanabilir

8) Mil, Schneide servo motoru tarafından tahrik edilir ve hız ayarlanabilir

9) İğne açısı, Schneide servo motoru tarafından tahrik edilir ve açı serbestçe ayarlanabilir;

10) Otomatik tel besleme, otomatik tel kesme, gerilim cihazı, görünür gerilim kuvveti ile,

ve ayarlanabilir bağlama gerilimi

11) Uzaktan hata ayıklama ve gelecekteki MES erişimi için ayrılmış ağ bağlantı noktası

12) Güvenlik koruma mekanizmasını benimsemek, ayakta durma pozisyonunda çalışma ve başlatmak için tek elle düğme

• Ağır statorlar için kolay yükleme ve boşaltma
• Tek taraflı bağlama
• Bağlama işleminin yüksek kalite seviyesi
• Tüm çalışma döngüsü, manuel yükleme ve boşaltma hariç tamamen otomatiktir
• Bir üretim hattına entegre edilebilir
• Farklı yığın uzunlukları için takım değiştirmeye gerek yok, sadece mekanik ayarlama gerekli
• Farklı bağlama modları mevcuttur, yuva yuva bağlama, yuva atlama bağlama veya fantezi bağlama

Bu Stator bobin örgü bağlama makinesi, stator uç bobinlerini yan yana bağlamak içindir,

112, 132, 160 çerçevesini kapsayan büyük indüksiyon motoru ac motor imalatının bir sürecidir

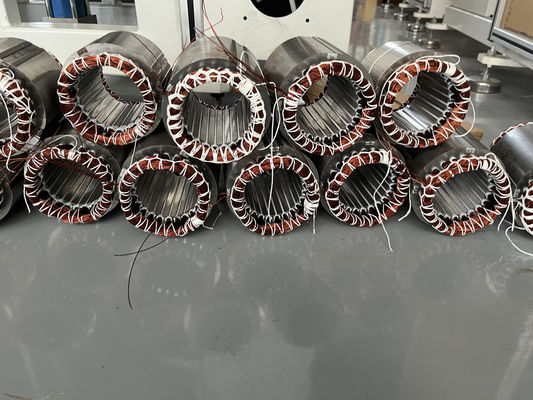

Stator bobin bağlama, bir elektrik motoru statorunun alan bobin uçlarını dikilmiş bir kordonla sıkıca sabitleme işlemidir,

ayrıca motor stator bobin örgüsü olarak da adlandırılır.

Stator Bobin Düğüm makinesi uygulaması:

Bağlama tipik olarak, arıza maliyetinin yüksek olduğu bazı indüksiyon motorları gibi uzun ömür beklentisi veya yüksek verimli motorlarda kullanılır. Genellikle, düşük maliyetli “tek kullanımlık” motorlar bağlanmaz.

Stator Bobin Düğüm makinesi parametresi:

1. Statorların boyutları

Takım, stator OD'si ile ilgilidir,

Stator OD'si aynı olduğunda, takım değiştirmenize gerek yoktur,

-Maksimum Dış çap: 140mm

-Maksimum İç çap: 90mm

-Çekirdek uzunluğu: 10-90mm

-Bobin yüksekliği: Makinenin kamı, her iki tarafın bobin yüksekliği ile ilgilidir

2. Bağlama kordonu

Yuvarlak bağlama kordonu yaygın olarak kullanılır,

Lütfen kontrol etmemiz için düz bağlama kordonunun fotoğrafını çeker misiniz?

3. Takım değiştirme

Evet, takım değiştirme ve program değişikliği 20 dakika içinde yapılabilir,

ve işçi, teklif ettiğimiz standart makine için iğneleri yükseklik ve konumda ayarlamak zorundadır,

Özel bir işlev eklemek isterseniz, makine özel olarak üretilecek ve maliyeti daha yüksek olacaktır,

Uygulama:

Jeneratör, Derin su pompası, üç fazlı motor yuva yalıtımı için

 Avantajları:

1. Konumlandırma yapmak için stator İç çapını kullanın,  takım değiştirmek kolay

2.  Üç servo motor, makinenin kolay ayarlanmasını ve düzgün bağlamayı sağlar,

      Bir  servo motor stator indekslemesini kontrol eder

      Bir  servo motor nozül hareketini kontrol eder (nozül dikilmiş kordonu yönlendirir)

      Bir  servo motor tüm makinenin mekanik hareketini kontrol eder

3. İndüksiyon motoru imalat makineleri arasında en çok satan makinelerden biri,

    Yerel kullanıcı motor üreticisinin geri bildirimlerine göre her yıl yükseltme
