Fırçasız motor statör test makinesi

Fırçasız DC Motor Stator Test Makinesi Kalite Analizi WIND-DTS

1. Avantaj

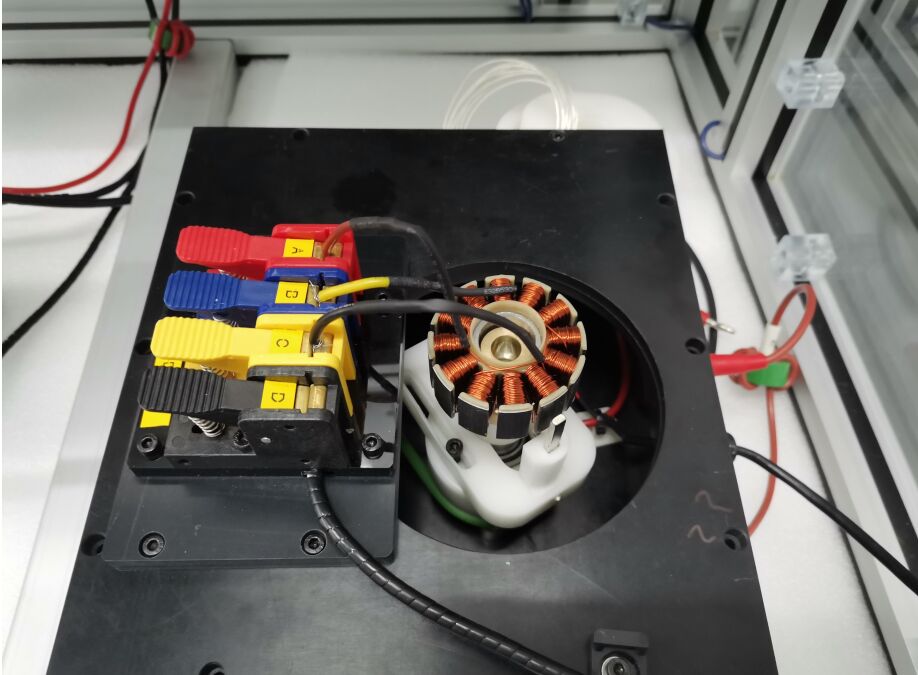

1) 3 terminal kablo için hızlı sıkıştırma fikstürü takılabilir

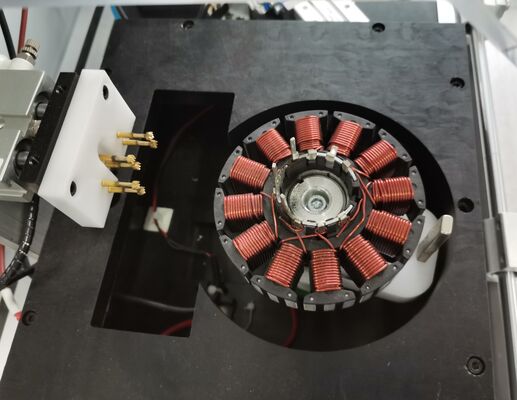

2) Pnömatik fikstür, 3 terminal kablo veya 6 uç kablo testinde yaygın olarak kullanılır2. Test Kalemi: Tüm test kalemleri tek başına veya birlikte yürütülebilir.

1) DC direnç testiTest aralığı: 0.01Ω - 1000Ω

Test döngüsü: 6 döngü (ölçeklenebilir)

Tolerans: ±%0.5

Yargılama yöntemi: alan farkı yargısı (endüktans ve enerji kaybına duyarlı)

2) Endüktans testi (3 faz dengesi testi dahil)

Test aralığı: 10mH – 500mH

Test döngüsü: 6 döngü (ölçeklenebilir)

Tolerans: ±%2.5

Yargılama yöntemi: alan farkı yargısı (endüktans ve enerji kaybına duyarlı)

Test yöntemi: DC direnç örneklemesi

Darbe yüksek voltajı: 100V-3000V (100V / adım)

Darbe tepe noktası: 0.5ms

Örnekleme frekansı: 1-40 MHZ

Test döngüsü: 6 döngü (ölçeklenebilir)

Tolerans: ±%2.5

Yargılama yöntemi: alan farkı yargısı (endüktans ve enerji kaybına duyarlı)

Test yöntemi: DC direnç örneklemesi

4) İzolasyon direnci

Voltaj: DC500V /1000V

Test süresi: 1-10s (ayarlanabilir)

Yargılama aralığı: 1-1000 MΩ

Tolerans: ±%2.5

6) Fazlar arası yüksek voltaj testi

Test yöntemi: DC direnç örneklemesi

Test süresi: 1-10s (ayarlanabilir)

Yargılama aralığı: 1-1000 MΩ

Tolerans: ±%2.5

6) Fazlar arası yüksek voltaj testi

Test yöntemi: DC direnç örneklemesi

Test süresi: 1-10s (ayarlanabilir)

Yargılama aralığı: 0.1 mA -- 20 mA

Tolerans: ±%2.5

8) Direnç dengesi

Test yöntemi: DC direnç örneklemesi

Test süresi: 1-10s (ayarlanabilir)

Yargılama aralığı: 0.1 mA -- 20 mA

Tolerans: ±%2.5

8) Direnç dengesi

Test yöntemi: DC direnç örneklemesi

Test süresi: 0.1s

Yargılama yöntemi: Sargılar arasındaki DC direnç farkını yargılamak için yüzde yöntemi kullanılır.

3. Test Süresi

Kalem

DC direnç
