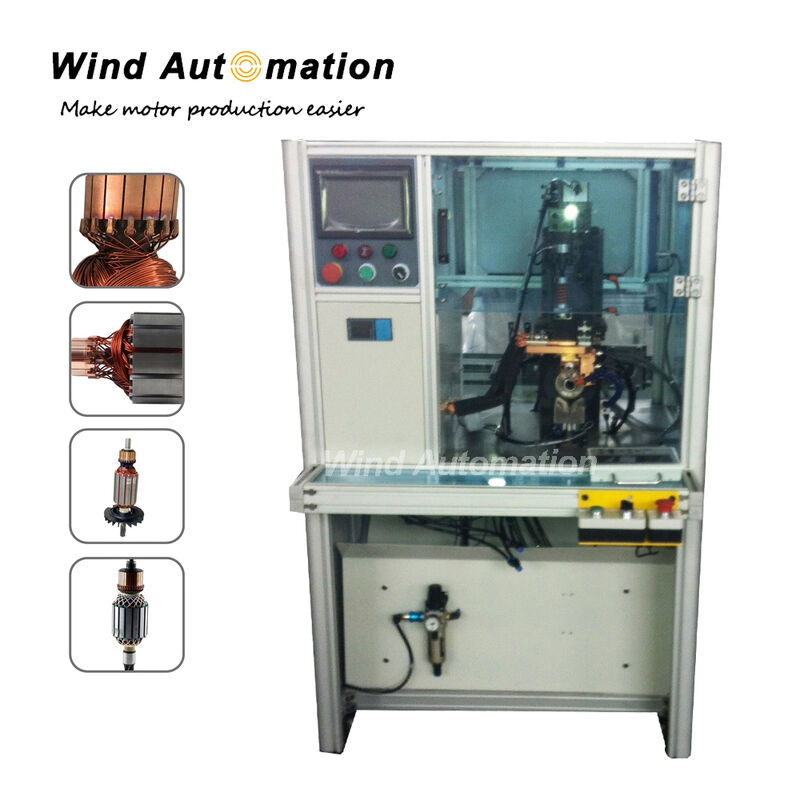

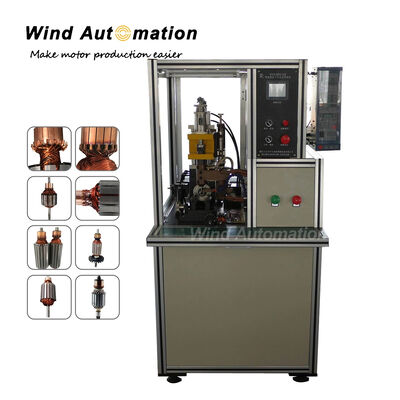

DC Motor Armatür Komütatör Füzyon Kaynak Füzyon Lehimleme Sıcak Perçin Makinesi

DC güç kaynağı Armatür komutatörü için sıcak yığma füzyonu için nokta kaynak makinesi WIND-DC-CW003



(1)Uygulama:

Kanca komutatörü, yükselticiler komutatörü ile PMDC motor armatürü

Komutatör nokta kaynak makinesi ileticisi sıcak takma ince veya büyük tel için füzyon Yüksek frekanslı

Inverter kaynak ve küçük büyük tel ince ve büyük telli, soğutma suyu cihazı ile sıcak yığma komutatörü

(bir balzam olarak çalışır)

Lehimle bağlantı komutatör segmentleri tang ve tel, füzyon makinesi bitişik konumlandırılmış

Elektriksel ve mekanik bağlantıyı güzelleştirmek için sıcak yapıştırma sırasında bakır tel ve tang.

Kanca tipi komutatör için, her bölüm bir tang var, komutatör füzyon makinesi sıcak forging

Armatür iletken bobin tel ve komutator segment ve tel arasındaki en az bazı boşlukları doldurmak

Ve elektrotla tang.


(2)Avantajları:




(3)Füzyon kaynak makinesi sorusu ve cevabı:
  (Uyumlu bir kaynak füzyon sıcak yapıştırma makinesi nasıl seçilir)
1- Her bir segmentin akımı ve zamanı ayarlanabilir mi?

--- Sanırım sorunuz her segment için eşit ve sabit bir füzyon kalitesini elde etmekle ilgili.
Yüksek gereksinimli çıkış akımı olan DC güç kaynağı makinesi, aynı ve sabit, aynı kaynak kalitesini sağlayabilir,

Makine parametre ayar ekranında, birçok kanca ile armatür için 6 bölüm kaynak akımı ve zaman ayarları vardır.
ve 24 kanca komutatörü için Bar no. 1 + 22 + 1 = 24 olarak ayarlayarak 3 aşama kaynak parametresi bölmek veya 1 + 1 + 1 + 2 + 3 + 16 = 24 ayarlamak için ayar bölmek
Elektrik çubuğu için ısınma süresini ve gerçek durumu göz önünde bulundurarak,

Gerçek üretim sırasında, bazı kullanıcılar Bölüm 1'deki çubuk numarasını 24 olarak ayarlamışlar.

2- Elektrot mesafesi nasıl kontrol edilir?
--- Önerilen mesafe yaklaşık 1.5mm 2mm, komutatör OD bazı farklar olması durumunda 1mm'den fazla olmalıdır
Bir 1.5mm kalınlığı commidity tarafından kontrol edebilirsiniz Plug ölçer

3- Bu mesafeyi ölçmek ve geri beslemek için bir hükümdar var mı?
--- Henüz kumanda yok, sadece operatör gözlemliyor,

4- Elektrotun kancaya uyguladığı basınç nasıl ayarlanır ve kontrol edilir?
--- Basınç yayının farklı boyutları ile basınç ayarlanabilir, yayla kaba kontrol için, üstte vida ile hafif kontrol için
ve en son tip WIND-TMI-3, basıncı kontrol etmek için servomotorlu

5- Bu basıncı kontrol edecek bir yük hücresi var mı?
--- Henüz değil
Wind Automation komutatör için hidrolik ve servo baskı makinesi,
Çapa yerleştirme, basıncı kontrol edebilen ve gösterebilen bu tür bir yük hücresine sahiptir.
Bunu daha sonra, servo basınçlı yeni WIND-DC-CW003 füzyon makinesine uygulayacağız.
Bu, öncelikle gerekli olan yerel kullanıcılar için uygulanacak.

6- Füzyon akımı nasıl kontrol ediliyor, sabit mi tutuluyor?
--- Füzyon sabit akımı voltaj ile kontrol edilir


7- Füzyon döngüsünün adımları nelerdir, bu döngünün her kısmı nasıl ayarlanır? (ÇOK ÖNEMLİ)
--- Füzyon döngüsü elektrot komutatör kanca dokunmak, sonra komutatör kanca basın, basınç tutarak ve serbest bırakmak
Lütfen eklenen fotoğrafta füzyon döngüsünün grafiğini kontrol edin.
Bu döngü dört faktörle ilgilidir.
Elektrot ve komutatör kanca temas yüz alanı, basınç değeri, basınç tutma zamanı, füzyon voltajı
Bu dört faktörün takım çalışması ile en iyi döngüyü elde edebilirsiniz.
WIND-DC-CW003'ün başarabildiği döngü süresi her yuva için 0.4 saniye, Çin'deki en hızlı motor armatür füzyon makineleri şimdiye kadar

Yüksek frekanslı 15KHz saf çıkış DC akımı sağlarken, bazı füzyon makineleri 2KHz, 4KHz yüksek frekanslı değildir
Sabit akım tereddüt etmeden her bölümün füzyon emin olabilir, böylece DC güç kaynağı daha hızlı ve elektrik tasarrufu

8- Kötü füzyon için herhangi bir uyarı işareti var mı?
--- Evet, makine bu işlevi var




(4)Füzyon makinesi Parametresi:

Tel çapı: 0.01 ~ 1.2mm

Armatür OD: 20~100mm

Armatür yığınının yüksekliği:10~100mm

Değiştirici OD:8~70mm

Hava kaynağı: 5 ~ 7KG/cm2

Kaynak gücü: 10 ~ 30KW

3 fazlı AC 380V 50~60Hz

Ağırlık: yaklaşık 350KGS

Füzyon güç kaynağı: Rüzgar Otomasyonu kendi kendine geliştirilen yüksek frekanslı 15KHz, 500~5000A

Kontrol sistemi: Japonya Mitsubishi PLC

İndeksleme kontrolü: Japonya Mitubishi Servo konumlandırma sistemi 7'lik dokunmatik ekran



(5)Özellik:

1) Komutatör nokta kaynak makinesi ileticisi sıvı kazım ince veya büyük tel için füzyon Yüksek frekanslı

küçük büyük tel ince ve büyük tel, ayrı ile inverter kaynak ve sıcak yığma komutatör

Soğutma suyu cihazı (kondisyoner olarak çalışır)

2) Kaynak işlemi t ile ilgilidir.Ungsten çubuk alanı, basınç, kaynak süresi, voltaj akım değeri

3) Armatür OD, miğfer boyutu armatür ile ilgilidir

Armatür OD normal aralığı 20 ~ 60mm

16 mm'den küçük bir şaft
(6)Uluslararası Klinik Geri bildirimleri:

2025 yılında


2026 yılında
ABC şirketi motor yapım sürecinde Fusing makine üretimi kullanır
