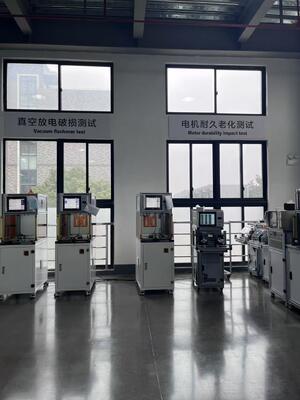

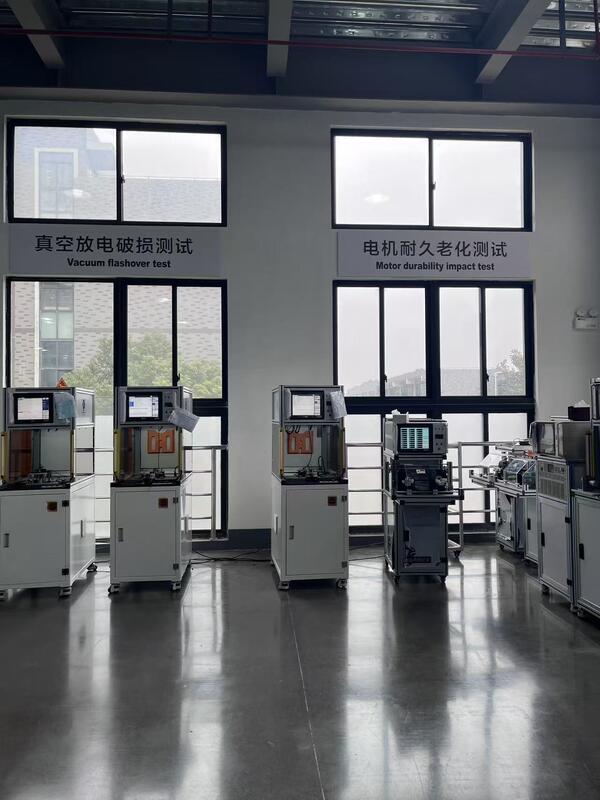

Drone Motor Stator'u vakum şartında nasıl test edilir

Stator elektriksel performansının nasıl test edileceği vakum koşulları altında:

1. Avantaj

1) 3 terminal kablosu için hızlı kelepçe fikstürü takılabilir

2) Pneümatik fikstür, 3 terminal kablosu veya 6 uç kablosunu test etmek için yaygın olarak kullanılır

2. Test öğesi: tüm test öğeleri tek başına veya birlikte yürütülebilir.

1) DC direnç testi

Test aralığı:0.01W - 1000W

Test döngüsü:6 döngü (ölçeklenebilir)

Tolerans:±0.5 %

Test yöntemi:Dört nokta, otomatik ortam sıcaklığı düzeltme fonksiyonu ile

2) Endüktans testi (3 faz dengesi testi dahil)

Test aralığı:10mH – 500mH

Test döngüsü:6 döngü (ölçeklenebilir)

Tolerans: ±2.5%

Test yöntemi:Dört nokta

3) Bobinler arası yalıtım

Darbe yüksek gerilimi: 100V-3000V (100V / adım)

Darbe tepe noktası: 0.5msec

Örnekleme frekansı: 1-40 MHZ

Test döngüsü:6 döngü (ölçeklenebilir)

Tolerans: ±2.5%

Yargılama yöntemi: alan farkı yargısı (endüktans ve enerji kaybına duyarlı)

Standart dalga formu Beyaz, OK dalga formu Yeşil, NG dalga formu Kırmızıdır

4) Yalıtım direnci

Gerilim:DC500V /1000V

Test süresi:1-10s (ayarlanabilir)

Yargılama aralığı:1-1000 MW

Tolerans: ±2.5%

5) Fazlar arası yalıtım

Gerilim:DC500V /1000V

Test süresi:1-10s (ayarlanabilir)

Yargılama aralığı:1-1000 MW

Tolerans: ±2.5%

6) Fazlar arası hipot

Gerilim:AC100-3000V (100V/adım)

Test süresi:1-10s (ayarlanabilir)

Yargılama aralığı:0.1 mA -- 20 mA

Tolerans: ±2.5%

7) Hipot (ark algılamalı)

Gerilim:AC100-3000V (100V/adım)

Test süresi:1-10s (ayarlanabilir)

Yargılama aralığı:0.1 mA -- 20 mA

Tolerans: ±2.5%

8) Direnç dengesi

Test yöntemi: DC direnç örneklemesi

Test süresi:0.1s

Yargılama yöntemi: Sargılar arasındaki DC direnç farkını yargılamak için yüzde yöntemi kullanılır.

3. Test süresi
