Yarı Otomatik Tam Otomatik Yolla Slotsuz Sarma Nasıl Yapılır

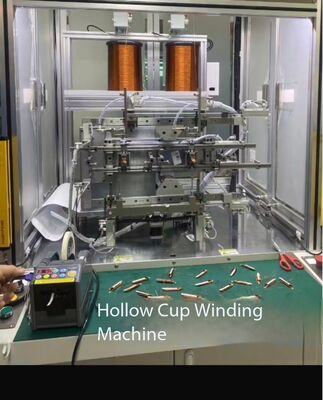

Büyük resim : Yarı Otomatik Tam Otomatik Yolla Slotsuz Sarma Nasıl Yapılır En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	WIND AUTOMATION
Sertifika:	CE
Model numarası:	RÜZGAR-Yuvasız-3S

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 adet
Fiyat:	Pazarlık edilebilir
Teslim süresi:	1 yıl
Ödeme koşulları:	T/T

İletişim

Detaylı ürün tanımı

Durum:	Yeni	Eksen:	4 Eksen
Çalışma istasyonu:	Tek istasyon/Çifte istasyon	Sarma hızı:	Maks. 400 RPM, tel ölçümüne, statör boyutuna göre.
Otomatik tip:	tam otomatik	Makine Rengi Motor sargı:	Beyaz veya Müşteri Gereksinimi Başına
Motor sargısı:	Kapalı statör yığınları veya plastik kapağı için diş sargıları	Satış Sonrası:	Yurtdışındaki Makinelere Hizmet Verebilecek Mühendisler

Yarı Otomatik Tam Otomatik Yolla Slotsuz Sarma Nasıl Yapılır RÜZGAR-BLDC

Slotness Sarma Makinesi Uygulaması:

Ultra hafif, hızlı yanıt veren ve yüksek verimli Çekirdeksiz motor

Çekirdeksiz sargılı kalıcı mıknatıslı DC motor

Çekirdeksiz(DC)- Yuvasız(EC)

Slotness Sarma MakinesiParametre:

Modeli	WIND-3S-Yuvalık
Sargı Yığını	Yuva statoru
İstasyon	Dört bağımsız istasyon veya tam otomatik
Tel çapı	0,1-1,2 mm (stator yuvası dolum oranına ve yuva genişliğine göre)
Üretim aşamaları	Aşağıdaki fonksiyon ve prosese sahip 4 makineden oluşur 1. Otomatik sarma 2. Sıcak presle düzleştirme 3. Ön şekillendirme 4. Yuvarlak şekillendirme
Program ayarı	Maksimum adım 200 adımdır. Sistem programı, bilgisayar tarafından yüklenebilecek ve sınırsız depolama ile indirilebilecek depolama alanından daha büyük olan 10 set depolar.
Sarma hızı	Max.400rpm (tel boyutuna, yığın uzunluğuna ve stator boyutuna göre)
Eksen	4 eksen
Toplam Güç	8KW
Giriş	AC380V ±%103 faz 50/60Hz
Hava kaynağı	0.4~0.7Mpa
Makine boyutu	Yaklaşık 1000(G)×800(D)×1800(Y)mm

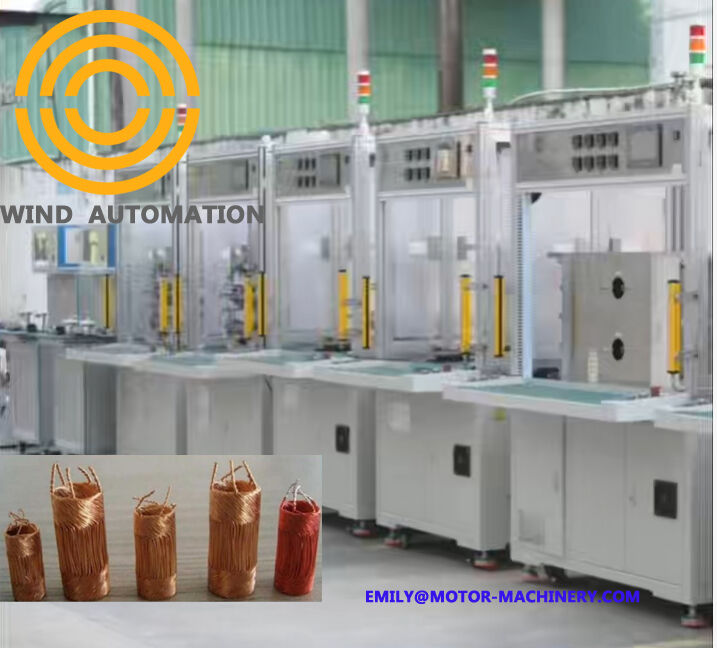

Slotsuz Sarma Aşağıdaki fonksiyon ve prosese sahip 4 makineden oluşur

1. Otomatik sarma

2. Sıcak presle düzleştirme

3. Ön şekillendirme

4. Yuvarlak şekillendirme

En zorlu süreçlerin kendi kendine bitmediği,

ancak bunu takip eden sıcak presleme, yuvarlak şekillendirme (üst/alt köşe şekillendirme) işlemi

sonuçta boyutsal doğruluğu ve motor performansını belirler.

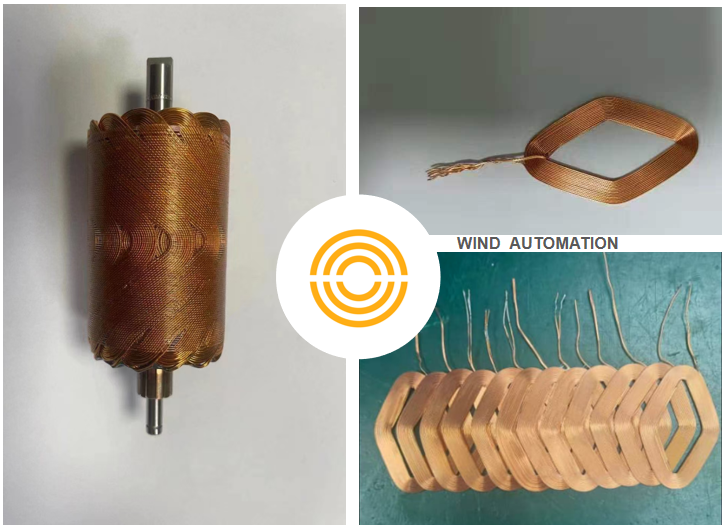

Sarma yöntemi ve sarma işlemi, aşağıdaki sarımları işlemek için daha geniş bir şekilde uygulanabilir

Yarı Otomatik Tam Otomatik Yolla Slotsuz Sarma Nasıl Yapılır 0

Yarı Otomatik Tam Otomatik Yolla Slotsuz Sarma Nasıl Yapılır 1

1. Düz sarma

Konsantre sarma işlemini oluşturan sarma işlemi

Sarma işlemi, emaye telin önce gerekli dönüşlere göre şekillendirme kalıbına sarılması,

Daha sonra tel döşeme mandrelinde tam sarım şeklinde şekillendirildi,

Bobin yapısını sağlamlaştırmak için her iki uca yapıştırıcı uygulanır

2. Eğimli Sargı (Eşmerkezli)

Bu yöntem, armatür eksenine göre belirli bir açıyla eğilen telleri içerir.

Bu tasarım sürekli sarmaya olanak tanır, bobin yoğunluğunu ve manyetik performansı artırır

3. Eyer Sarma

Soru ve Cevap:

1. Aşağıdaki fırçasız motorların sarım çevrim süresi nedir?

2. Makinenizi kullanabilmek için slotların elektrostatik kaplamasını kullanmamız gerekiyor mu?

Makine imalatı ve devreye alınması için aşağıdaki numunelere ve çizimlere ihtiyaç vardır:

1.Yuva doldurma oranını kontrol etmek için stator laminasyonunun CAD çizimi

2. Sargı diyagramı

3. Bakır tel 2 adet statorun sarılması için yeterli 1 rulo

4. Statorun konumlandırma yerleştirme yeri var mı?

Ana Parçalar

HAYIR.	İsim	Marka	Açıklama
1	PLC'ler	YASKAWA
2	Servo Motorlu	YASKAWA
3	Dokunmatik ekran	Weinview
4	Sensör	OMRON
5	Elektrik üniteleri	Schneider
6	Pnömatik üniteler	Xinçen
7	Bilyalı rulman	NSK
8	Vida kılavuzu	HİWİN
9	Triger kayışı	Kapılar
10	Güç kaynağı	Demek istediğim
11	Gergi	ETA-1000/LR
12	Redüktör	Nidec-SHIMPO	Statorun kaldırılması için motor redüktörüne ihtiyaç vardır
