Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Armatür tipi: | Çatlaklı tip yükselticiler türü, kanca türü değil | Armatür imalatı: | Elektrikli süpürge çekiçleri elektrikli alet armatürlerini |
---|---|---|---|
Sarıcı broşürü: | Çifte çift uçaklı yuvarlama makinesi | İşlenmiş tel aralığı: | Genellikle 0.20 ~ 1.2mm, Max tel makinesi 1.35mm (yaklaşık AWG16) |
Armatür rotor yığını: | Farklı başlangıç konumlandırma yolu ile düz yığın veya eğimli | Operasyon Yöntemi: | Adım, Otomatik, JOG |
Vurgulamak: | Armatür bobin sarma makinesi,Dinamik Balans Makinası |

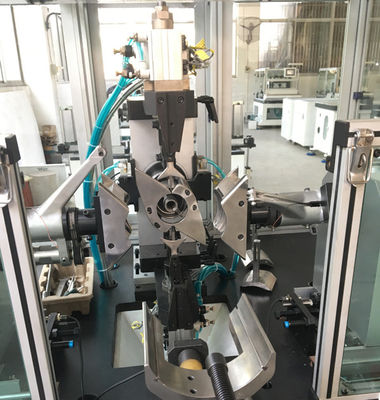

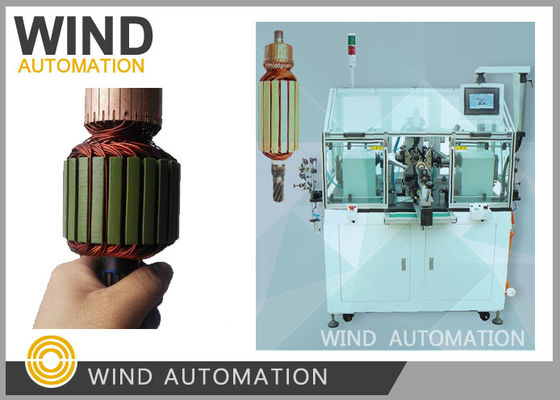

İki Flier Slotted Komutatör PMDC Motor Armatür Vinder Rotor Dolaşım Makinesi
Uygulama:
Çukurlu tip komutatör armatürleri için armatür sargıcısı, elektrikli aletler için elektrikli aletler
Hook/Tang tipi armatürün armatür sargısı kolay, oyulmuş tipli armatür ise daha karmaşık sargı teknolojisini gerektirir.
Motor üreticileri neden yuvarlak komutatör kullanıyor?
Çukurlu bir komutatör motoru daha az bakır malzemesi kullanabilir ve tang tipi komutatör motorundan daha uzun süre çalışabilir
Avantajları:
1. İnce, kalın telli makine yatağı ile slot tipi armatür otomatik sarma makinesi ile işlenir,
Makine, küçük bir 0.25mm çaplı kablo armatürünü sarmak için iyi geri bildirimlere sahipti.
2. Çukurlu yuva tipi komutatör için iyi adaptasyon var,
Özel olarak belirlenmiş yuvarlama alt kesme makinesi ile çalışmaya gerek yok.
3. Müşterilerden geniş uygulamalarda iyi geri bildirim aldık.
4. % 98'den fazla verim oranı slot komutatör kalitesi iyi olduğunda güvencelidir
5Şimdiye kadar Çin'de yuvarlak armatürler için en iyi makineydi.
Özellik:

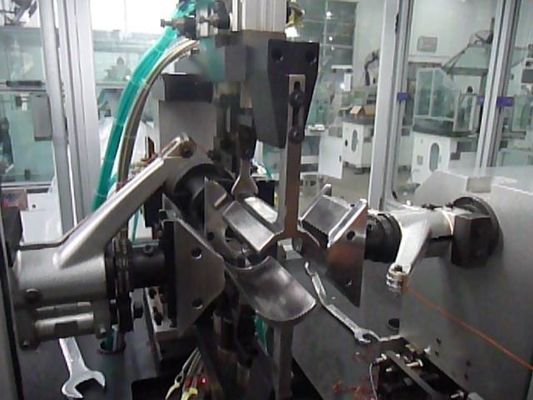

Çifte uçaklı tel ile sarmalama
ölçüm aralığı |
Genelde0.20~1.2mm, makineyle işlenen maksimum tel 1.35mm.
(yaklaşık AWG16)
|
Armatür komutatör tipi |
Çatlaklı tip yükselticiler türü, kanca türü değil
|
Otomatik veya yarı otomatik |
Sadece armatürün yüklenmesi ve boşaltılması, diğer eylemler gibi
Çubuklama, sarmalama, indeksleme ve kesme makine ile sarılır.
Otomatik
|
Dönüşüm ve kaynak, motor inşaatında en çok kullanılmayan iki işlemdir, WIND-ST-TD2B dönüm
makine esas olarak otomatik döngü sarmaşını için aşağıdaki gibi yuvarlak tip kommutatör armatürü

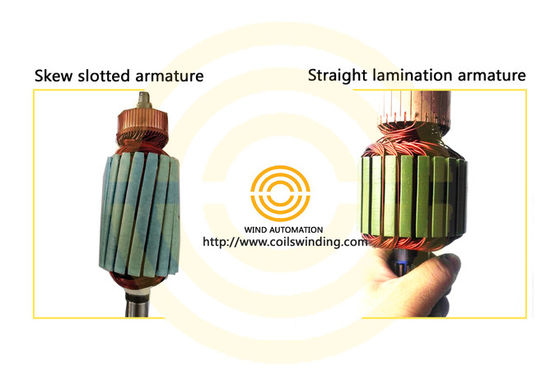

Düz yığınlı armatür ve armatür sargısı ile eğik lamantasyon rotoru
Soru ve Cevap:
S:Deli boyutu ve Deli yuva boyutu ilişkisi (Uzunluk, Genişlik ve Derinlik)?
A: Kablo yuvası, kablonun içinde kalması için yeterli alana sahip olmalıdır. Kablo boyutu 17AWG (1.15 mm),
Açıklık: bıçak genişliği 1.143, uzunluk=7.14 mm, derinlik=5.95 mm
Ve derinlik daha büyükse, telin yuva içinde kalmak için daha fazla alan edinebileceğini düşünüyoruz.
Derinlik daha fazla, uzunluk da daha fazla.
S: İndeksleme sorunu varsa nasıl çözülür?
A: Lütfen komutatörün her seferinde aynı anda sürekli basılıp basılmadığını kontrol edebilir misiniz?
Armatür yığınına göre konum?
Kommutatördeki izler aynı.
Çünkü armatür komutatörü ve yığın pozisyonu tutarlı indeksleme için çok önemlidir
Yara armatürünün kalitesini doğrulamak için yara armatürü için iğne deliği testi nasıl yapılır?
Operasyon adımlarıEmayeli tel için tuzlu su deliği testi.
1. Gereksinimlere göre bakır tel veya yara armatür örnekleri hazırlayın
2. Güç kaynağını bağlayın, güç açmak, DC voltaj ölçer ayar düğmesi ayarlamak,
Voltaj değeri 12V'dir.
3Bakır tel veya yara örneği tuz çözeltisinin konsantrasyonunun % 0.2'sine batırıldı.
(Ana İçerikler: Su, tuz, saf alkol, fenolftalein, 3%)
Örnekte, DC güç kaynağına bağlı negatif elektrot, DC güç kaynağına bağlı
Olumlu bir çözüm.
4.Bir dakika içinde, numunede belirgin bir değişiklik yoksa, numunenin değişimini gözlemleyin.
Eğer kırmızı ve örnek etrafında nüfuz etmesi olayı siz
Dikkat etmeniz gereken, bu zamanda, iğne deliğini açıklayın, dikkatlice sayın, bir fenomen var
Birkaç, birkaç delik var.
5Deneyden sonra, gücü kapat ve örneği çıkar.
- Hayır.Lütfen videoyu görmek için aşağıdaki resme tıklayın
