Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Sürüş Yöntemi: | Çember sarma 3 Servo motor | Motor Türü: | Elektrikli el aleti, matkap, çekiç, de ranhura, oluk komütatörü |
---|---|---|---|
sarma yöntemi: | Flyer Sarma, İğne Sarma Değil | İstasyon: | Bir istasyon iki uçak |
Makine Rengi: | Beyaz veya Müşteri İhtiyacına Göre | Satış sonrası: | Denizaşırı makinelere hizmet verecek mühendisler |
NCM No / HS Kodu:: | Bobin Sarma Makinası 8479811000 | Bakır tel boyutu: | Max AWG16 1.3mm |
Vurgulamak: | Armatür bobin sarma makinesi,Dinamik Balans Makinası |
PMDC Rotor Riser Komutatör Armatürü AWG16 To AWG30 Bakır Tel Dolama Makinesi
WIND-ST-TD2B
Uygulama:
Çukurlu tip komutatör armatür sargısı
WIND-ST-TD2B tam otomatik rotor sargı makinesi özel olarak çift uçuş sargı makinesi
orta hızlı sarma için uygun yuva tipi kommutatör rotoru üretimi için tasarlanmıştır
Makine otomatik kesme mekanizması ve yardımcı tel eklemeyi benimsiyor
Bu makine yaygın olarak kullanılır
uygun sarma çapı 0.25mm ~ 1.2mm. geniş çapta ince
kablo hattı yuva rotoru ve büyük çaplı yuvalı tip kommutatör rotoru, otomatik
Çift ve tuhaf numaralı yuvaları sarmak.
Rekabet avantajları:
1İnce bakır telli armatürler için,
Makine AWG30 ((0.25mm) bakır tel çapı armatür sarma iyi geri bildirim vardı
2Kalın telli armatürler için, makine WIND-ST-TD2B AWG16 (1.35mm) armatürlerini işleyebilir.
3.Özel olarak belirlenmiş komutatör yuva makinesi ile çalışmak için gerek yok
4. % 98'den fazla verim oranı slot komutatör kalitesi iyi olduğunda güvencelidir
5Şimdiye kadar Çin'de yuva tipi armatürleri sarmak için en iyi makineydi.
Parametreler:
Güç kaynağı: 220V, 50HZ
Motor: Mitsubshi 1000W servo motoru
Mitsubshi 400W servomotoru sıralamak
Mitsubshi 400W servomotoru indeksleme
Kablo çapı:0.45mm~1.25mm
Birim OD:70~250mm
Döner: 0~1500 rpm
0-999 numaralı viraj
Hava basıncı: 0.5-0.7Mpa
Pnömatik: Hava saldırısı
Kullanım talimatı:
El ile armatür üzerine koyup 'Start' düğmesine basın, makine sıkıştırma, kancalama, sarmalama, indeksleme yapacaktır
Otomatik olarak ve bir armatür tamamen sarılana kadar tekrar tekrar.
WIND-ST-TD2B sargı makinesi, armatürün sargı tipi komutatörle sargılanabilmesini sağlar.
Bu sarma yapmak için çift uçak ve otomatik tel kesme, sıkıştırma yapısı, tel yardımcı
sarma hızını yükseltmek için yerleştirme yolu.
Ürün | Adı | Türü | miktarı |
1 | Dönüştürme kemeri | 165L | % 1 |
2 | İndeksleme dönen kemer | 182XL | % 1 |
3 | Kemer | 102XL | 2 adet |
4 | Sigorta | RTsürücülük | 2 adet |
5 | Sigorta | RTdışarıya doğru | 2 adet |
6 | Seramik tel tekerleği | ¢6 | 2 adet |
7 | Sensör | AL-13D-02 | % 1 |
8 | Sensör | AL-11RL-02 | % 1 |
9 | V yatak | % 1 | |
10 | FDS016 | % 1 | |
11 | Kablo için kova | % 1 | |
Araç | |||
Ürün | Adı | Türü | miktarı |
1 | Altgen açıcı içinde | 8 adet | 1 set |
2 | Açık anahtar | 13-16 mm | % 1 |
3 | Çukurlu vida | 1.5' | % 1 |
4 | Çapraz vida | 4' | % 1 |
5 | Anahtar | 8 adet | 1 set |
6 | Pinçet | paslanmaz çelik | % 1 |
7 | Çubuklar | % 1 | |
% 1 |
Sorular ve Cevaplar:
Sor:
Ben sizin sargı makinesi tasarım nasıl anlamak istiyorum
İki kutuplu motor için tasarlanmış geleneksel sarma makinelerinin sorununu aşmak.
4 kutuplı bir laminatördeki sarma bobin, laminatör boyunca 2 kutuplu bir laminatörden daha küçük bir açıya sahiptir
Bu nedenle, 4 kutup sargı makinesi, mıknatıs telini daha küçük bir açılı tel rehberli baş kullanır.
Dolayısıyla, kablo yuvarlak yerine yuvarlak kenarında oturacak.
2 kutuplı bir laminatör için, kılavuz başı daha geniş ve tel kaydırmak için yönlendirilebilir
Çukurun dibine.

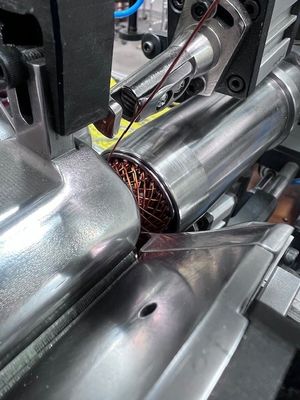

Eğer 4 kutup ya da 8 kutup armatür üzerinde bir uçak tipi sarma makinesini kullanıyorsanız, yönlendirmek için herhangi bir yöntem var mı
Önce kabloyu yuvanın dibine koy, sonra yuvanın açılışına git - düzenli ve düzenli.
Cevap:
Lütfen videoyu görmek için aşağıdaki resme tıklayın
