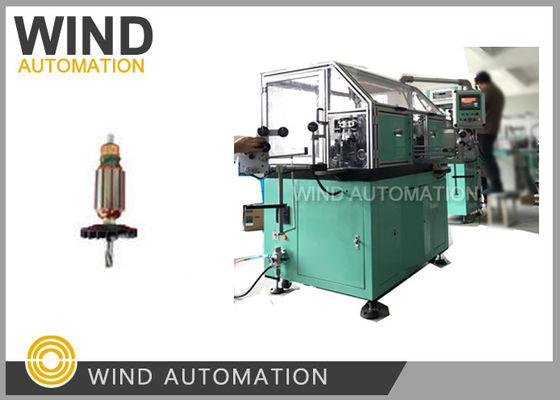

3.0KW 2500r/Min İki uçaklı sarma makinesini silgi karıştırıcı motoru için

Silecek Karıştırıcı Motoru için İki Flyer Tam Otomatik Sarıcı Lap Sarma Makinesi WIND-STR

Uygulama:

Bu armatür sarıcı WIND-STR, motor seri üretimi için hızlı bir flyer bobin sarma makinesidir

kanca tipi komütatör armatür, Karıştırıcı, Elektrikli süpürgeler, Kırıcılar, Elektrikli aletler... üretimi

Çalışma Prensibi:

Bu tam otomatik sarma makinesi WIND-STR çift flyer yapısını benimser, 2 adet Mitsubishi servo

motor iki flyer dönüşünü tahrik eder ve 1 adet Mitsubishi indeksleme servo motor hassas

indekslemeyi sağlar.

Çalışma sırasında, armatür yığını sol ve sağ taraftaki iki sarma aleti ve şaft

sıkıştırma cihazı ile sıkıca kenetlenir. Flyerlar çalışırken, tel tel tutucudan, gergi cihazından geçer ve

boş mil, tel kayan tekerleğinden çıkar, ardından tel flyer

tel kılavuz tekerleği aracılığıyla armatür yuvasına kayar. Bu adımdan sonra, armatür sarım yapmak için yuvaya girer.

Armatür çift flyer sarma makinesi WIND-STR, iki ayrı tel makarasından iletkenleri alır

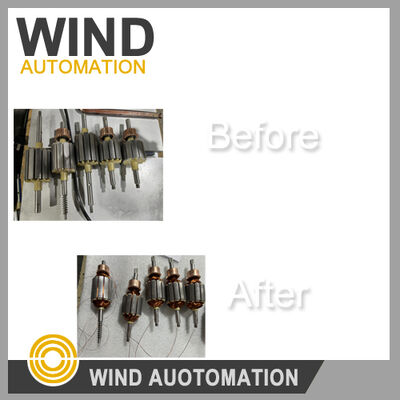

aynı anda iki yuvayı birlikte sarmak için. Doğru sayıda turla sarıldığında ve bağlandığında

ilgili komütatör kancasına, armatür sarılacak bir sonraki yuva çiftine otomatik olarak indekslenir.

Avantajlar:

1. Çılgınca

Hızlı, normal koşullarda 1000~1500rpm hızında sarabilir, tek parça sarılmış armatür elde edilir    23 saniye

2. Sarma parametreleri farklı armatürler için dokunmatik ekranda ayarlanabilir, kolay kullanım

    örneğin 12 yuva, 24 kanca

         12 yuva, 12 yuva

Hızlı detaylar:

Armatür sarma üretim gereksinimi

Tel çapı aralığı: 0.16~1.2 mm

Armatür çapı: 20~85 mm

Yatak uzunluğu: 10~70 mm

Mil çapı: 3~15 mm

Mil uzunluğu: 250 mm'den az

Armatür Yuvası: çift yuva

Tur sayısı: 0~9999

Komütatör çapı: 8~40 mm

Sarma hızı: 0~2500 rpm

Sarma motor gücü: 1.5KWX2

Açı algılama hızı: 0~3000 rpm

Açı algılama motor gücü: 0.75KWX1

Hava besleme basıncı: 4~6 Kg/cm2

Makinenin toplam gücü: 4.0 KW

Voltaj: üç fazlı AC 380V 50/60 Hz

Ağırlık: 1250 Kg

Boyut: 2000(uzunluk)X1000(genişlik)X1800(yükseklik)mm

Paket boyutu 1800*1510*1920mm  yaklaşık 5.2 CBM

HS kodu: 8479811000

Ana Parçalar:

Japon Mitsubishi PLC

Japon Mitsubishi veya Panasonic servo motor kontrol sistemi

5.7 inç renkli dokunmatik ekran sistemi

SMC Silindir

​
