Tam otomatik armatür sarma makinesi Elektronik gergi ile rotor bobin sarma makinesi

Elektronik Gergili Tam Otomatik Armatür Sarma Makinesi Rotor Bobini Sarıcı

RÜZGAR-ST-TD2B

Gergi aletiBu armatür sarıcıda kullanılan elektronik olarak kontrol edilir.

Sarıcıda kullanılan çoğu gergi, One küçük bir uygulama aralığına sahip manyetik toz gergidir.

Bunlardan biri, geniş bir uygulama aralığına sahip olan histerezis gergisidir.

Wind Autotion histerezis gericileri kullanır.

Fotoğrafta maksimum torkun 5 KG ve maksimum voltajın 24V olduğu görülmektedir.

Başvuru:

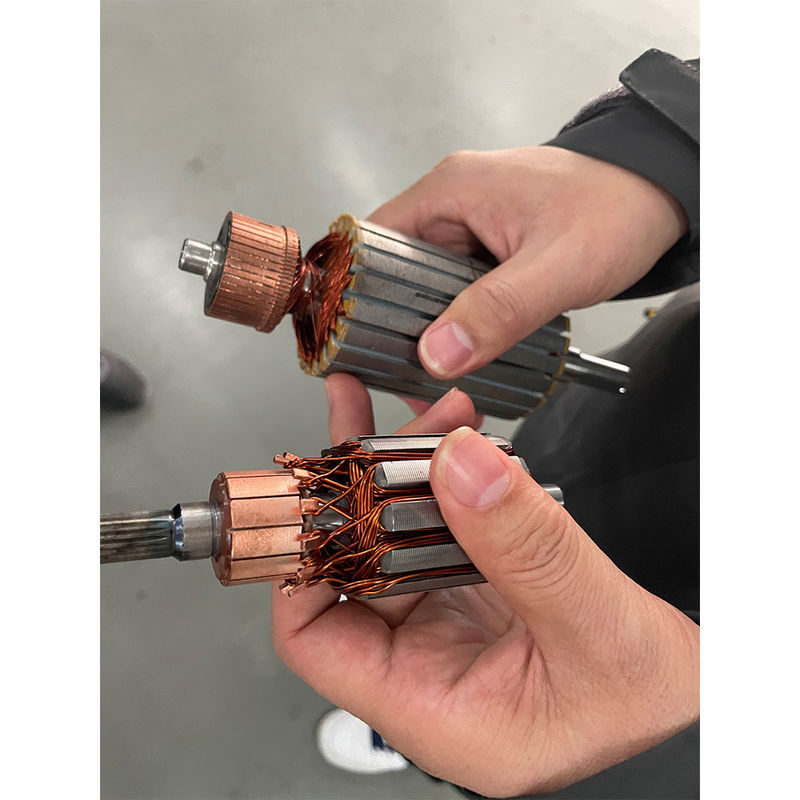

Oluklu tip komütatör armatür sarımı

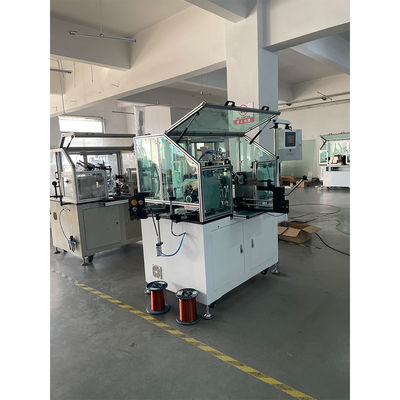

WIND-ST-TD2B tam otomatik rotor sarım makinesi, özel olarak çift kanatlı sarım makinesidir.

Ortamın yüksek hızlı sarımına uygun slot tipi komütatör rotoru üretmek için tasarlanmıştır

ve kaba çaplı rotor. Makine otomatik kırpma mekanizmasını ve yardımcı tel yerleştirmeyi benimser

Yivli rotorun sarma hızını büyük ölçüde artıran yöntem. Bu makine yaygın olarak kullanılmaktadır

DC ve seri motor rotorunun sargısı. Uygun sarım çapı 0,25 mm ~ 1,2 mm'dir. ince olarak yaygın olarak kullanılır

otomatik için uygun olan tel hat yuvaları rotoru ve büyük çaplı oluklu tip komütatör rotoru

tek ve çift numaralı olukların sarılması.

Rekabet Avantajları:

1. İnce bakır telli armatür için,

Makine, AWG30 (0,25 mm) bakır tel çaplı armatürün sarılmasında iyi bir geri bildirime sahipti

2. Kalın telli armatür için, WIND-ST-TD2B makinesi AWG16 (1,35 mm) armatürü kullanabilir

3.Özel olarak tasarlanmış komütatör planya makinesiyle çalışmaya gerek yok

4. Slot komütatör kalitesi iyi olduğunda garanti edilenin üzerinde %98 verim oranı

5. Şu ana kadar slot tipi armatürleri sarmak için Çin'deki en iyi makinedir.

Parametre:

Güç kaynağı: 220V, 50HZ

Motor: Sargı Mitsubshi 1000W servo motor

Mitsubshi 400W servo motorun düzenlenmesi

Mitsubshi 400W servo motor indeksleme

Tel çapı: 0,45 mm ~ 1,25 mm

Birim dış çapı:70~250mm

Mil: 0~1500rpm

No.0-999'a dönüyor

Hava basıncı: 0.5-0.7Mpa

Pnömatik: Airtac

Kullanım Talimatı:

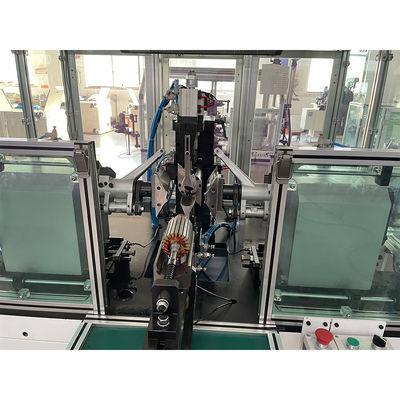

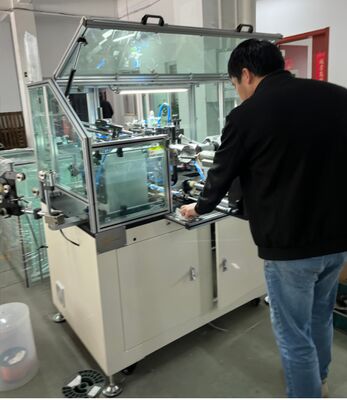

Armatürü manuel olarak takın ve 'Başlat' düğmesine basın, makine sıkma, kancalama, sarma, indeksleme işlemlerini yapacaktır

bir armatür tamamen sarılana kadar otomatik olarak ve tekrar tekrar.

WIND-ST-TD2B sarım makinesi, Rider tipi komütatör ile armatürün sarımını yapacaktır.

Sarmayı yapmak için çift kanatlı ve otomatik tel kesme, sıkıştırma yapısı, yardımcı tel ile donatılmıştır.

Sarma hızını yükseltmenin yolunu ekleme.

Sor ve Cevapla:

Sormak:

Bunlar pilot tipi sarma makinesi mi? Sarma makinesi tasarımınızın nasıl yapılabileceğini anlamak isterim

2 kutuplu motor için tasarlanmış geleneksel sarma makinesi sorununun üstesinden gelinir.

4 kutuplu laminasyondaki sarım bobini, laminasyon boyunca 2 kutuplu laminasyondan daha küçük bir açıya sahiptir

yuvası. Bu nedenle, 4 kutuplu sarma makinesi, mıknatıs telini yönlendirmek için daha küçük açılı bir tel kılavuz kafası kullanır.

4 kutuplu laminasyon yuvasına kaydırın. Böylece tel, yuvanın üzerine oturmak yerine yuvanın yan tarafına oturacaktır.

yuvanın alt kısmı. 2 kutuplu laminasyon için kılavuz kafa daha geniştir ve tel kaymaya yönlendirilebilir

yuvanın altına yerleştirin.

4 kutuplu veya 8 kutuplu bir armatür üzerinde pilot tipi sarma makinesi kullanıyorsanız, yönlendirecek herhangi bir yönteminiz var mı?

Kabloyu önce yuvanın alt kısmına, ardından yuva açıklığına doğru yukarıya, düzenli ve derli toplu bir şekilde çıkarın.

Cevap:

Videoyu görüntülemek için lütfen aşağıdaki resme tıklayın
