4Plole Armatürü Nasıl Üretilir?
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Sürüş yöntemi: | Çember sarma 3 Servo motor | Motorlu Tip: | Elektrikli el aleti, matkap, çekiç, de ranhura, oluk komütatörü |
|---|---|---|---|
| sarma yöntemi: | Flyer Sarma, İğne Sarma Değil | istasyon: | Bir istasyon iki uçak |
| Makine rengi: | Beyaz veya Müşteri Gereksinimi Başına | Satış Sonrası: | Yurtdışındaki Makinelere Hizmet Verebilecek Mühendisler |
| NCM No / HS Kodu:: | Bobin Sarma Makinası 8479811000 | Bakır tel boyutu: | Max AWG16 1.3mm |
| Vurgulamak: | Dört direkli armatürlü sargı makinesi,üretim için armatür sarma makinesi,Garanti ile endüstriyel armatür sargıcısı |
||

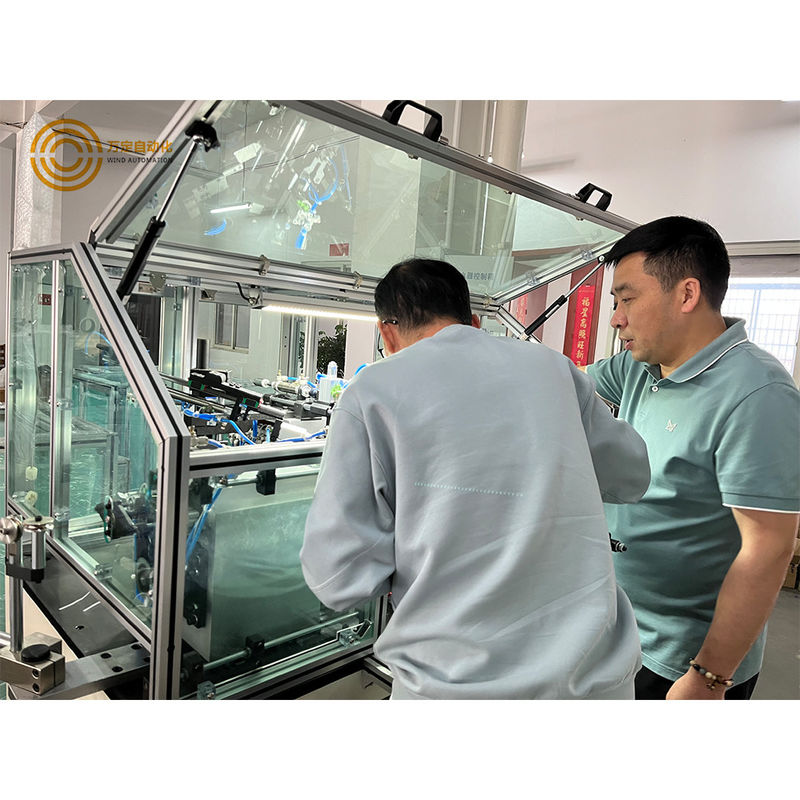

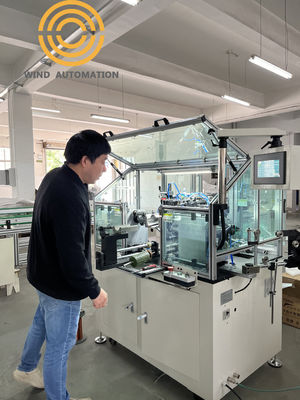

Tam Otomatik Armatür Sarma Makinesi Rotor Bobin Sarıcı Elektronik Gerdiricili
WIND-ST-TD2B

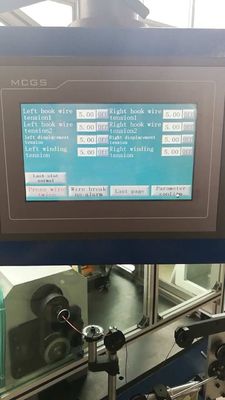

Bu armatür sarıcısında kullanılan gerdirici elektronik kontrollüdür.Armatür sarıcısında kullanılan gerdiricilerin çoğu, küçük bir uygulama alanına sahip manyetik toz gerdiricidir.
Geniş bir uygulama alanına sahip histerezis gerdiricidir.
Wind Autotion histerezis gerdiriciler kullanır.
Fotoğraf, maksimum torkun 5 KG ve maksimum voltajın 24V olduğunu göstermektedir.
Uygulama:
Yuvalı tip komütatör armatür sarımı
WIND-ST-TD2B tam otomatik rotor sarma makinesi, çift kanatlı bir sarma makinesidir ve özel olarak
yuvalı tip komütatör rotor üretimi için tasarlanmıştır, bu da orta ve kalın çaplı rotorların yüksek hızlı sarımı için uygundur. Makine, otomatik klipsleme mekanizması ve yardımcı tel yerleştirme
yöntemini benimser, bu da oluklu rotorun sarma hızını büyük ölçüde artırır. Bu makine, DC ve seri motor rotorlarının sarımında yaygın olarak kullanılır. Uygun sarım çapı 0.25mm~1.2mm'dir. İnce
telli oluklu rotorlarda ve kalın çaplı yuvalı tip komütatör rotorlarda yaygın olarak kullanılır, bu da tek ve çift numaralı olukların otomatik sarımı için uygundur.
Rekabet Avantajları:
1. İnce bakır telli armatürler için,
Makine, AWG30 (0.25mm) bakır tel çaplı armatür sarımı için iyi geri bildirim verdi.
2. Kalın telli armatürler için, WIND-ST-TD2B makinesi AWG16 (1.35mm) armatürleri işleyebilir.
3.
Özel olarak belirlenmiş komütatör yuvalama makinesi ile çalışmaya gerek yok
4. Yuva komütatör kalitesi iyiyse, %98'in üzerinde verim oranı garanti edilir
5. Şimdiye kadar Çin'de yuvalı tip armatür sarımı için en iyi makinedir
Parametre:Güç kaynağı: 220V, 50HZ
Motor: Sarım Mitsubshi 1000W servo motor
Dizme Mitsubshi 400W servo motor
İndeksleme Mitsubshi 400W servo motor
Tel çapı: 0.45mm~1.25mm
Birim OD: 70~250mm
Mil: 0~1500rpm
Tur Sayısı: 0-999
Hava basıncı: 0.5-0.7Mpa
Pnömatik: Airtac
Kullanım Talimatları:
Armatürü manuel olarak yerleştirin ve 'Başlat' düğmesine basın, makine tek bir armatür tamamen sarılana kadar otomatik ve tekrarlı olarak kenetleme, kancalama, sarma, indeksleme işlemleri yapacaktır.
WIND-ST-TD2B sarma makinesi, yükselticili tip komütatöre sahip armatürler için sarım yapmak üzere tasarlanmıştır.
Sarma ve otomatik tel kesme, kenetleme yapısı, sarma hızını artırmak için yardımcı tel yerleştirme yöntemi için çift kanatlıdır.
Ürün
İsim
Tip
Miktar
1
Mil döndürme kayışı
| 8 adet | 1 set | 2 | Açık ağız anahtar |
| 13-16mm | 1 adet | 3 | Cevap: |
| 1.5'' | 2 adet | 4 | Cevap: |
| 4'' | 2 adet | 5 | Sensör |
| 8 adet | 2 adet | 6 | Sensör |
| paslanmaz çelik | 2 adet | 7 | Sensör |
| 1 adet | 1 adet | 8 | Sensör |
| Bunlar kanatlı tip sarma makineleri mi? Geleneksel sarma makinelerinin 2 kutuplu motorlar için tasarlanmış olmasının sorununu sarma makinenizin tasarımının nasıl aşabileceğini anlamak istiyorum. | 10 | 9 | Cevap: |
| 1 adet | 10 | FDS016 | Cevap: |
| 11 | Tel kovası | Cevap: | |
| Alet | Ürün | Cevap: | |
| Tip | Miktar | Cevap: | |
| İç altıgen anahtar | |||
| 8 adet | 1 set | 2 | Açık ağız anahtar |
| 13-16mm | 1 adet | 7 | Yan keski |
| 1.5'' | 1 adet | 4 | Cevap: |
| 4'' | 1 adet | 5 | Cevap: |
| 8 adet | 1 set | 6 | Cevap: |
| paslanmaz çelik | 1 adet | 7 | Yan keski |
| 1 adet | 1 adet | Soru ve Cevap: | Cevap: |
| Bunlar kanatlı tip sarma makineleri mi? Geleneksel sarma makinelerinin 2 kutuplu motorlar için tasarlanmış olmasının sorununu sarma makinenizin tasarımının nasıl aşabileceğini anlamak istiyorum. | 4 kutuplu bir laminasyondaki sarım bobininin, laminasyon yuvası boyunca 2 kutuplu bir laminasyona göre daha küçük bir açısı vardır. Bu nedenle, 4 kutuplu sarma makineleri, manyetik teli 4 kutuplu bir laminasyon yuvasına kaydırmak için daha küçük açılı bir tel yönlendirme kafası kullanır. Böylece, tel yuvanın yan tarafına oturur, yuvanın dibine değil. 2 kutuplu bir laminasyon için, yönlendirme kafası daha geniştir ve tel yuvanın dibine kaydırılabilir. | Cevap: | |
| Cevap: |
Endişeniz 4 kutuplu sarma makinelerinin yuva dolum oranıdır,
Evet,
tel yuvanın yan tarafına oturur, yuvanın dibine değil
önceki sorundu ve takım ile çözüldü,
Takım, sorunu çözmenin anahtarıdır, takımda manyetik teli dibe zorlayan iki yan plaka vardı.
Videoyu izlemek için lütfen aşağıdaki resme tıklayın
