Çifte uçuşcu sarma makinesi ile PMDC armatürünü nasıl üretilir

Çift Kanatlı Sarım Makinesi ile PMDC Armatür Nasıl Üretilir

WIND-ST-TD2B

Uygulama:

Yarıklı tip komütatör armatür sarımı

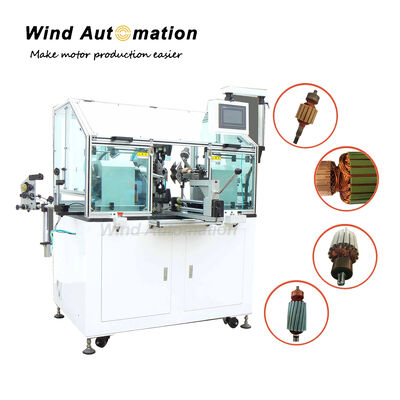

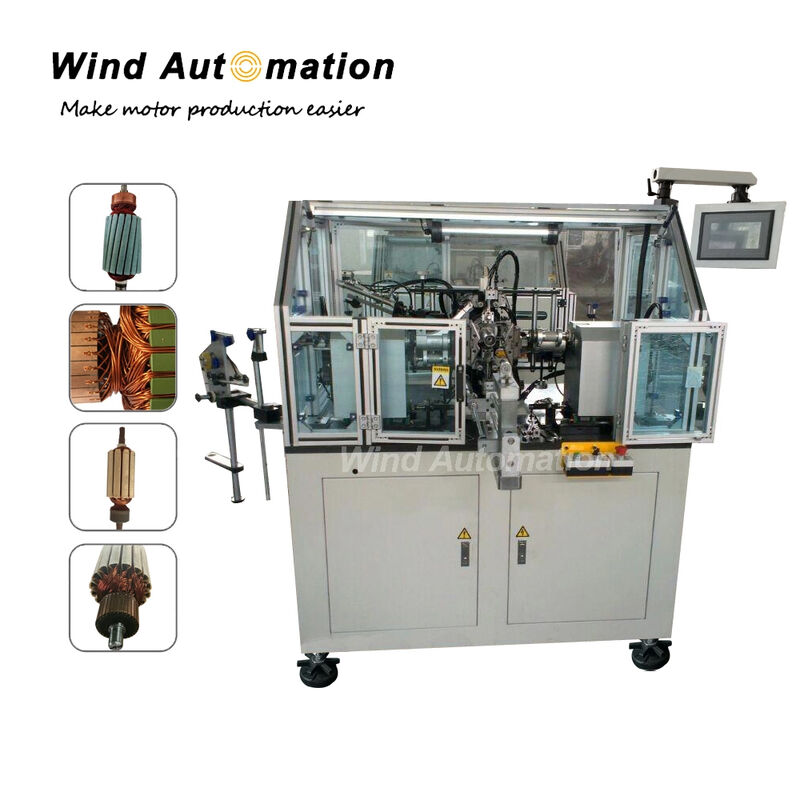

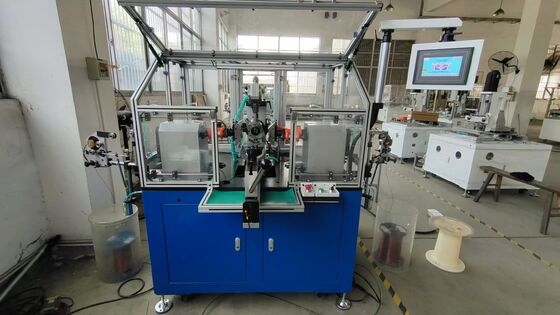

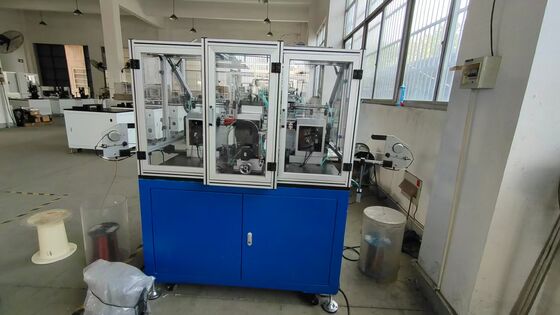

WIND-ST-TD2B tam otomatik rotor sarım makinesi, çift kanatlı bir sarım makinesidir ve özel olarak

yarıklı tip komütatör rotor üretimi için tasarlanmıştır, bu da orta

ve kalın çaplı rotorların yüksek hızlı sarımı için uygundur. Makine, otomatik kesme mekanizması ve yardımcı tel yerleştirme

yöntemini benimser, bu da oluklu rotorun sarım hızını büyük ölçüde artırır. Bu makine yaygın olarak

DC ve seri motor rotorlarının sarımında kullanılır. Uygun sarım çapı 0.25mm~1.2mm'dir. İnce

telli oluklu rotor ve büyük çaplı yarıklı tip komütatör rotorlarda yaygın olarak kullanılır, bu da tek ve çift

numaralı olukların otomatik sarımı için uygundur.

Rekabet Avantajları:

1. İnce bakır telli armatürler için,

  Makine, AWG30 (0.25mm) bakır tel çaplı armatürlerin sarımında iyi geri bildirim aldı.

2. Kalın telli armatürler için, WIND-ST-TD2B makinesi AWG16 (1.35mm) armatürleri işleyebilir.

3. Özel olarak belirlenmiş komütatör yiv açma makinesi ile çalışmaya gerek yok.

4. Yarıklı komütatör kalitesi iyiyse, %98'in üzerinde verim oranı garanti edilir.

5. Şu ana kadar Çin'deki yarıklı tip armatür sarımı için en iyi makinedir.

6. Bu armatür sarıcısında kullanılan gerdirici elektronik olarak kontrol edilir.Sarıcılarda kullanılan gerdiricilerin çoğu, uygulama alanı küçük olan manyetik toz gerdiricidir.

Geniş uygulama alanına sahip bir histerezis gerdiricidir.

Wind Autotion histerezis gerdiriciler kullanır.

Fotoğraf, maksimum torkun 5 KG ve maksimum voltajın 24V olduğunu göstermektedir.

Parametre:

Güç kaynağı: 220V, 50HZ

Motor: Sarım Mitsubshi 1000W servo motor

Dizme Mitsubshi 400W servo motor

İndeksleme Mitsubshi 400W servo motor

Tel çapı:0.45mm~1.25mm

Birim OD:70~250mm

Mil: 0~1500rpm

Turlar No.0-999

Hava basıncı: 0.5-0.7Mpa

Pnömatik: Airtac

Kullanım Talimatları:

Armatürü manuel olarak yerleştirin ve 'Başlat' düğmesine basın, makine sıkıştırma, kanca takma, sarma, indeksleme

işlemlerini otomatik ve tekrarlı olarak bir armatür tamamen sarılana kadar yapacaktır.

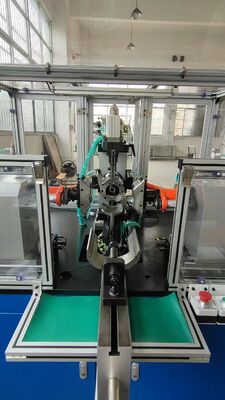

WIND-ST-TD2B sarım makinesi, yükseltici tipi komütatörlü armatürlerin sarımı içindir.

Sarma ve otomatik tel kesme, sıkıştırma yapısı, sarım hızını artırmak için yardımcı tel

yerleştirme yolu için çift kanatlıdır.

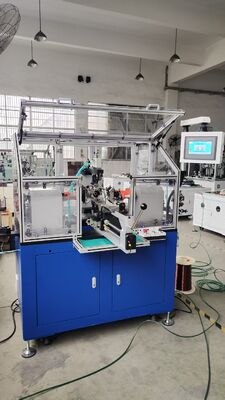

Ürün

Soru: Kanat tipi sarım makinesi mi? Geleneksel sarım makinesinin 2 kutuplu motor için tasarlanmış olmasından kaynaklanan sorunu nasıl aşabileceğinizi anlamak istiyorum.

4 kutuplu bir laminasyondaki sarım bobini, laminasyon

oluğu boyunca 2 kutuplu bir laminasyona göre daha küçük bir açıya sahiptir. Bu nedenle, 4 kutuplu sarım makineleri, manyetik teli 4 kutuplu bir laminasyon oluğuna kaydırmak için daha küçük açılı bir tel yönlendirme kafası kullanır. Böylece, tel oluğun dibine oturmak yerine oluğun yan tarafına oturur. 2 kutuplu bir laminasyon için, yönlendirme kafası daha geniştir ve tel oluğun dibine kaydırılabilir.

Eğer 4 kutuplu veya 8 kutuplu bir armatürde kanat tipi sarım makinesi kullanırsanız, teli önce oluğun dibine, sonra yukarı oluk açıklığına - düzenli ve düzgün bir şekilde yönlendirmek için herhangi bir yönteminiz var mı?

Cevap: Endişeniz 4 kutuplu sarımların oluk dolum oranıdır.

Evet,

tel oluğun dibine oturmak yerine oluğun yan tarafına oturur

daha önce bir sorundu

ve takım tezgahı ile çözülmüştü.

Takım tezgahı sorunu çözmek için anahtardır, takım tezgahında manyetik teli

dibine zorlayan iki yan plaka vardı.

Videoyu izlemek için lütfen aşağıdaki resme tıklayın
